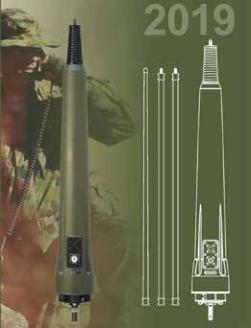

2019車載鞭天線
2017-10-2409:10:21 來源:
技術特點
█調諧時精確檢測高頻電流峰值（不追求最小駐波比），結合高能內螺旋式鞭體，實現高能輻射，改善近距離盲區通信。
█寬帶接收放大器支持ALE自適應等高速掃描通信。
█承載功率150W，滿足平均功率125W的短波電臺高占空比持續發射的功率要求（例如高速數傳）。
█玻璃鋼防護的高強度內螺旋式鞭體，優化高頻電流分布，增加天線等效長度，提高輻射效能。
█基座內可以選擇裝專用GPS接收機（工廠安裝），共用天線的控制電纜連接電臺，從而簡化車載設備，并防護GPS接收機。
█基座顏色可選軍綠色或黑色，底部分強力緩沖抗振結構，符合IP67高級防護標準（完全隔塵，浸水1米1小時不損壞），可抗受強震動及戰場爆炸沖擊波，環境特性滿足戰場移動通信的要求。
性能指標
環境特性：滿足美軍MIL-STD-810對中跌落、粉塵、溫度、沖擊和振動的要求。
沖擊：MIL-STD-810D方法516.3步驟VI
振動：MIL-STD-810D方法514.3。
防護： IP67等級，完全隔塵，浸水深1米1小時不損壞。
頻率范圍：發射1.6～30MHz，接收0.25～30MHz
承載功率：150W（峰值及平均）
輸入阻抗：50Ω非平衡
駐波比：全頻段優于2：1
調諧速度：＜1.5秒
工作溫度：-30℃～﹢60℃
耐溫度：相對溫度95%無凝滴
供電系統：由電臺提供直流電源，待機電流820mA
標配重量：車用型：4公斤（標準配置）
船用型：5公斤（標準配置）
外觀尺寸：基座長713mm（含底部安裝螺柱）
車用鞭長2360mm（3節，不配緩沖彈簧）
船用鞭長3000mm（2節，鞭長度可能不同）
（說明：不同時期的產品，鞭的長度可能不同）
安裝方式：底部粗鞭柱固定，直堅安裝
